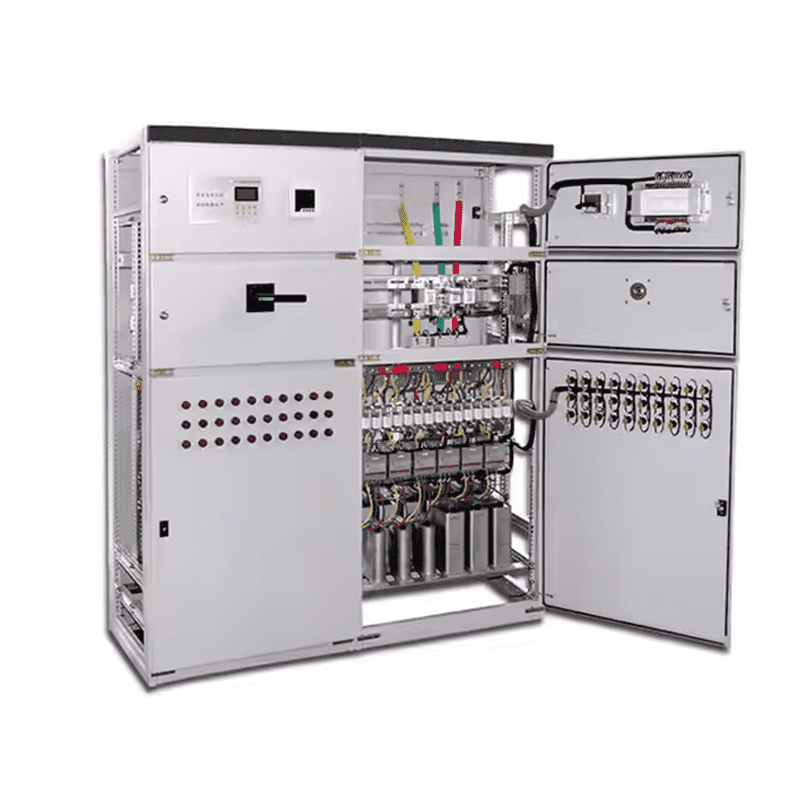

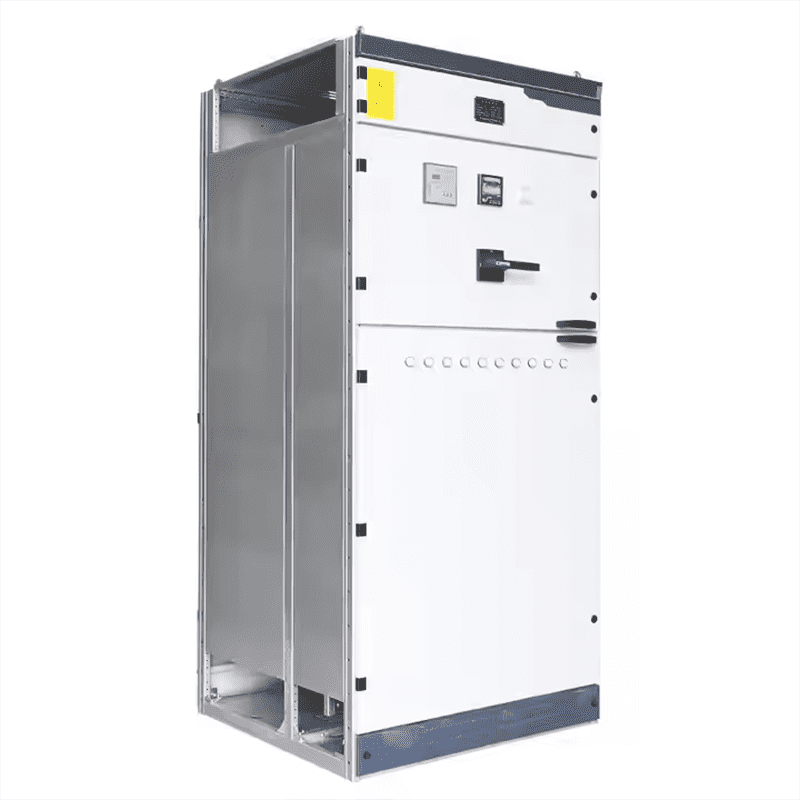

Quadros fixos de baixa tensão GGD e GGJ

O gabinete de distribuição de baixa tensão GGD/GGJ é um novo tipo de gabinete de distribuição de baixa tensão projetado com base nos requisitos do Ministério de Energia, usuários de energia e departamentos de design, de acordo com os princípios de segurança, economia, racionalidade e confiabilidade. Pode ser amplamente utilizado em usinas de energia, subestações, fábricas, minas e outros usuários de energia em sistemas de distribuição com CA 50HZ, tensão nominal de 400V e corrente nominal de até 2500A. É usado para conversão de energia, distribuição e controle de equipamentos de energia, iluminação e distribuição e compensação de potência reativa.

Recursos do produto

• A estrutura do gabinete é montada por soldagem parcial de aço 8MF formado a frio. O gabinete é projetado com furos de instalação modulares de 20 mm, com alto coeficiente universal. Os armários 1000,1200 são adotados com estrutura de porta dupla assimétrica, enquanto os armários de 600 e 800 larguras adotam estrutura de porta completa. O gabinete adota uma estrutura simétrica de porta dupla atrás dele.
• O tipo giratório de porta do gabinete é mais facilmente conectado à corrente e à estrutura, tornando a instalação e a desmontagem mais convenientes. As bordas dobradas da porta são embutidas com tiras plásticas de borracha, que podem evitar a colisão direta entre a porta e o gabinete e melhorar o nível de proteção do quadro.
• Existem diferentes números de slots de dissipação de calor em ambas as extremidades do gabinete, formando um duto de ar natural de baixo para cima no gabinete selado para resolver o problema de dissipação de calor do quadro
• Os componentes de instalação dentro da porta do instrumento e do gabinete contendo componentes elétricos formam um circuito completo de proteção de aterramento com a estrutura do gabinete, garantindo a continuidade do aterramento O barramento principal é disposto na parte superior traseira do gabinete e feito de resina insaturada de alta resistência OMC O grampo de barramento tipo AMJl feito de material fundido SMC possui alta resistência mecânica e resistência de isolamento
• A tampa superior do gabinete pode ser removida para facilitar a montagem e ajuste do barramento principal no local.
• O gabinete é revestido com pó eletrostático e possui forte aderência. As peças de instalação dentro do gabinete são todas galvanizadas e passivadas, o que melhora o desempenho de três provas
• Os métodos de entrada incluem métodos de entrada superior, inferior e de gabinete para atender às necessidades de vários projetos para diferentes linhas de entrada. Os furos também podem ser abertos de acordo com as necessidades do usuário.
