KYN28A Metal Kai Instalação Gabinete de luz aberta montado em meados de

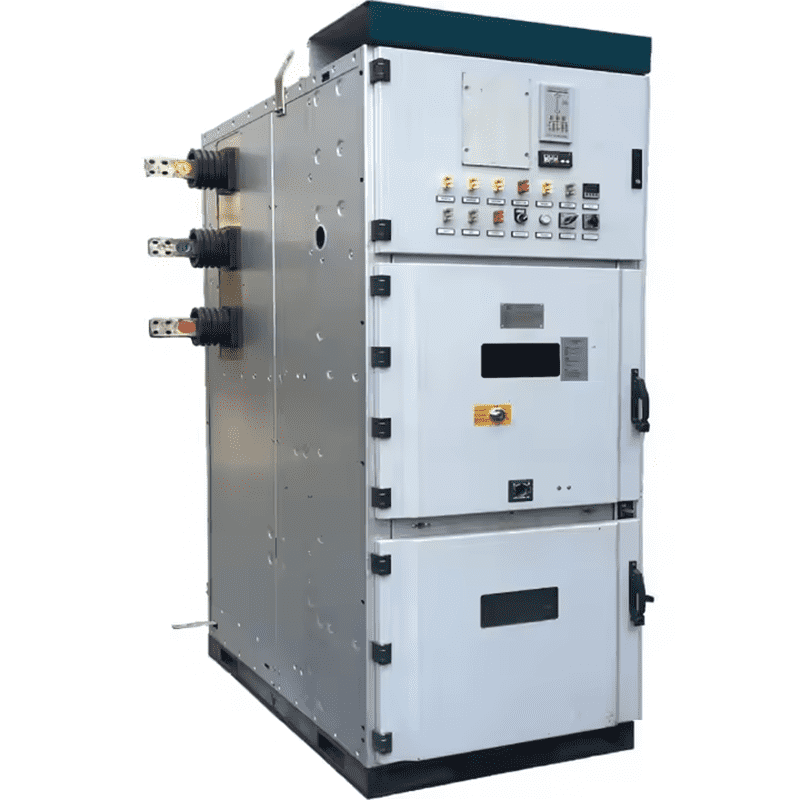

O painel CA móvel blindado KYN28-12Metal, também comumente conhecido como painel de distribuição montado no centro de alta tensão, é adequado para sistemas de energia trifásicos AC50Hz, tensão nominal de 12KV. Usado principalmente em várias subestações, usinas de energia, empresas industriais e de mineração e instituições no sistema de energia para distribuição de energia.

Este painel pode evitar a abertura e o fechamento de carrinhos de mão de isolamento de interruptores de isolamento) subcarga e evitar a abertura e fechamento acidental de disjuntores, interruptores de carga e contatores (permitindo avisos), evitar o fechamento de disjuntores e interruptores de carga quando o interruptor de aterramento estiver na posição fechada. Evite o fechamento acidental do interruptor de aterramento quando energizado; funções de fluxo também são necessárias: quando o plugue de ar secundário está travado e o carrinho de mão está na posição de trabalho, ele não pode ser desconectado ou desconectado. Quando o carrinho de mão está na posição de trabalho, a válvula de plugue de ar secundário é travada automaticamente; abra a válvula. Quando o carrinho manual está na posição de trabalho, a porta da câmara do disjuntor não pode ser aberta.

O gabinete do produto é feito de alumínio importado de alta qualidade

placa de aço revestida de zinco, que é processada e montada através de múltiplos processos de dobra através de máquinas-ferramentas CNC de precisão, evitando deformação por tensão de soldagem de gabinetes soldados e

garantindo efetivamente a uniformidade geral do tamanho e a beleza do painel. Enquanto isso, possui maior resistência mecânica do que

placas de aço equivalentes. A porta do armário é revestida com tinta spray. que tem forte resistência ao impacto, resistência à corrosão e

resistência à oxidação

O switchqear geral consiste em duas partes principais: um gabinete fixo I

corpo e um componente extraível (referido como carrinho de mão). O revestimento externo do corpo do gabinete e as divisórias metálicas de cada unidade funcional são conectados por parafusos de alta resistência.

O nível de proteção do gabinete do quadro pode atingir IP4X, e o nível de proteção quando a porta da sala do disjuntor é aberta pode atingir IP2X. O carrinho de mão, a chave de aterramento e a porta do gabinete possuem intertravamento mecânico confiável, tornando a operação flexível, segura e confiável.

■ A sala de cabos possui amplo espaço para instalação de TC, TP, chave de aterramento, pára-raios e cabos múltiplos.

Os componentes principais incluem disjuntores a vácuo, contatores a vácuo, etc. Equipados com produtos avançados que são

■ bem conhecido nacional e internacionalmente, o mecanismo de propulsão foi adotado com método de atuador linear, que supera as deficiências dos métodos de engrenagem helicoidal. O carrinho de mão é fácil de substituir e tem bom desempenho de intercambialidade.
